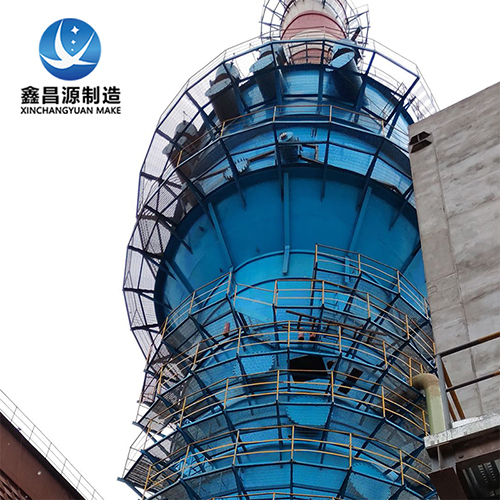

濕電除塵器在電子半導體行業的具體應用場景

電子半導體行業的生產流程復雜，涉及光刻、蝕刻、沉積、清洗等多個環節，每個環節都會產生不同類型的廢氣。這些廢氣中除了含有常規的粉塵顆粒外，還夾雜著氟化物、氯化物、氮氧化物、揮發性有機化合物（VOCs）等腐蝕性物質和有毒有害氣體。因此，電子半導體行業對廢氣處理設備有著嚴格的要求，不僅需要高效去除粉塵顆粒，還要具備耐腐蝕、運行穩定、不產生二次污染等特點，以滿足行業的環保標準和生產需求。對于濕電除塵器在電子半導體行業的具體應用場景如下：

（一）晶圓制造環節

在晶圓制造過程中，光刻和蝕刻工序會產生大量的光刻膠粉塵和蝕刻反應殘留物。光刻膠粉塵顆粒細小、黏性大，若不及時清除，會附著在光刻掩膜版和晶圓表面，影響光刻精度和蝕刻效果。濕電除塵器能夠利用高壓電場使粉塵顆粒帶電，然后通過水霧將帶電顆粒捕獲并沉降，有效去除光刻膠粉塵，去除效率可達 99% 以上。同時，對于蝕刻過程中產生的含氟、含氯等腐蝕性氣體，濕電除塵器中的堿性吸收液可以與之發生化學反應，將其轉化為無害物質，實現粉塵和有害氣體的協同去除。

（二）半導體封裝測試環節

半導體封裝測試過程中，切割、研磨等工序會產生大量的半導體材料粉塵，如硅粉、金屬粉末等。這些粉塵若進入封裝設備內部，會影響設備的精密傳動和焊接質量，導致封裝后的半導體器件出現可靠性問題。濕電除塵器可以安裝在切割、研磨設備的排氣口，通過高效的除塵機制，將粉塵顆粒截留，確保排氣中的粉塵濃度符合行業標準。此外，濕電除塵器的濕法處理方式還能有效抑制粉塵的二次飛揚，保持生產車間的潔凈環境。

（三）半導體材料生產環節

在半導體材料（如單晶硅、多晶硅、碳化硅等）的生產過程中，會產生大量的原料粉塵和反應副產物粉塵。例如，單晶硅棒切割過程中會產生大量的硅粉，多晶硅還原過程中會產生硅烷分解粉塵等。這些粉塵不僅具有較高的回收價值，若直接排放到大氣中，還會對環境造成嚴重污染。濕電除塵器在半導體材料生產環節的應用，不僅能夠高效收集粉塵，便于后續的回收利用，降低企業的原料成本，還能減少粉塵對環境的排放。同時，針對某些具有腐蝕性的粉塵，濕電除塵器可以通過選擇合適的防腐材料和吸收液，避免設備受到腐蝕，延長設備的使用壽命。
